歯科用マイクロスコープ
ブライトビジョン3200

歯科用マイクロスコープ ブライトビジョン3200 タイトル

フラッグシップモデル「ブライトビジョン 3200」

高い精度と充実した機能を標準装備し、コストパフォーマンスに優れたマイクロスコープ「ブライトビジョン」シリーズに、フラッグシップモデルの「ブライトビジョン 3200」が新登場!

クリアで明るい術野視認性はもちろんのこと、「モータードライブ式 ズーム&フォーカスシステム」、「フリームーブ電磁ロックシステム」を搭載したマイクロスコープです。

優れた光学特性を持つ医療用レンズ

歯科用マイクロスコープ ブライトビジョン3200 接眼レンズ

接眼レンズ、対物レンズには、医療用レンズとして定評のあるドイツ SCHOTT 社製レンズを採用。優れた光学的特性により、クリアで明るい術野を映しだします。

アポクロマティックレンズ

歯科用マイクロスコープ ブライトビジョン3200 アポクロマティックレンズ 図解

対物レンズには、波長毎に屈折率が異なることから生じる色収差(色ズレ)を高い精度で補正する、アポクロマティックレンズを採用。にじみのない鮮明な術野を視認できます。

フリームーブ電磁ロックシステム

歯科用マイクロスコープ ブライトビジョン3200 電磁ロックシステム

バランスアーム部に新開発のフリームーブ電磁ロックシステムを搭載。 左右のハンドルグリップ背面にある「電磁ロック解除ボタン」を押している間、電磁ロックシステムは解除され、マイクロスコープヘッドは前後、左右方向へ滑らかに動かすことができます。ボタンから指を離すと瞬時にその位置で固定されるため、観察に適したベストポジションをスピーディーに調整・決定することが可能です。また、術中頻繁に操作する電磁ロック機構は、作動音を可能な限り低減し、静粛性を重視したサイレント設計です。

バランスアーム機能を標準装備し、マイクロスコープヘッドに外部カメラや各種アクセサリーを装着した際の前後、左右の重量バランス調整も容易におこなえます。

電動ズーム式変倍機構

歯科用マイクロスコープ ブライトビジョン3200 ズームレンズ

無段階に倍率調整可能な、電動ズーム式レンズを搭載。

電動バリオディストフォーカス

歯科用マイクロスコープ ブライトビジョン3200 バリオディスト 図解

対物レンズの焦点距離を200mm~450mmの範囲で調整することができ、術中のクイックなフォーカシングが可能。

フォーカス調整のスピードは、ノーマルモード、ハイスピードモードの2種類から選択できます。

ノーマルモード[f200-450]約8.5秒
ハイスピードモード[f200-450]約6秒

マルチファンクショナルハンドル

歯科用マイクロスコープ ブライトビジョン3200 マルチファンクショナルハンドル

フリームーブ電磁ロックシステム、倍率調整、フォーカス調整、照明光量調整、記録(動画・静止画)のコントロールスイッチを左右のハンドグリップに集約。

最も使用頻度の高いズーム、フォーカス調整のインターフェースには、ジョイスティック式コントローラーを採用し、よりスピーディーな調整が可能です。

※ マルチファンクショナルハンドルの記録(動画・静止画)の操作は、Full HDカメラを内蔵したモデルのみの機能です。

あらゆる観察ポジションに対応する広い可動領域

歯科用マイクロスコープ ブライトビジョン3200 ズームレンズ

マイクロスコープヘッドは最大、左右各55°、前方80°、後方100°の広い可動領域をもち、さまざまな観察ポジションへ設定することができます。

フルハイビジョンカメラと、記録システムを内蔵

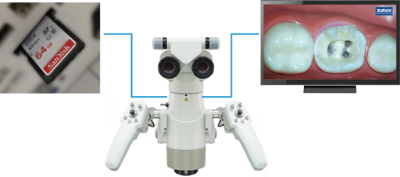

歯科用マイクロスコープ ブライトビジョン3200 静止画と動画の記録システム

マイクロスコープヘッド内にフルハイビジョンカメラ(解像度:1920×1080)を搭載し、高精細な術野の撮影が可能です。左右の操作ハンドルに配置された撮影ボタン、または無線接続されたマウスの操作で動画および静止画を第1アームのカードスロットに装着されたSDカードへ瞬時に保存。また、記録された静止画像はマウスの操作でテレビモニターへ簡単に表示することができます。

※フルハイビジョンカメラを内蔵していないモデルもございます。
※テレビモニター(HDMI入力有/Full HD表示対応)およびPC、各種モバイルデバイスは別途ご用意いただく必要があります。マウス操作で再生できる画像データは、静止画像のみとなります。

スマート LCD モニター

歯科用マイクロスコープ ブライトビジョン3200 スマート LCD モニター

第2アーム先端に配置された液晶ディスプレイには、マイクロスコープの設定状況をリアルタイムに表示。

・WD(作業距離):200~450mm
・ZM(対物レンズ倍率):0.4~2.4 x
・MF(総合倍率):1.8~18.6 x
・MS(スケール比):0.6~7.0
・BR(照明光量):1~100%

6 ファンクション フットスイッチ(オプション)

歯科用マイクロスコープ ブライトビジョン3200 フットスイッチ

倍率調整、フォーカス調整、記録(動画・静止画) 操作を足元でおこなえるコントローラー。施術中 に両手が塞がった状態でも、スマートにマイクロ スコープをコントロールすることができます。

【アングルロテーション機能(オプション)

歯科用マイクロスコープ ブライトビジョン3200 アングルロテーション図解

マイクロスコープヘッドを傾斜させた場合でも、左右の接眼レンズ部を独立して水平を保ち、自然な姿勢で術野の観察が可能です。長時間にわたる施術による術者の疲労を軽減します。(傾斜範囲:左右 25 度)

※アングルロテーション機能を追加する場合は、「アングルロテーションリング」、アングルロテーションエクステンダー」が必要となります。

PCやモバイルデバイス等とのスマートな連携

歯科用マイクロスコープ ブライトビジョン3200 ルーターとの接続図

付属の無線ルーターに接続することで、PCやスマートフォンなどのモバイルデバイスを用いてアシスタントとの術野共有や画像(動画・静止画)の記録、プレゼンテーションが可能です。

※既存のネットワーク(院内LANネットワーク等)へ接続すると、既存のネットワークに接続されたPC等の機器および、本機器が正常に作動しなくなる場合があります。本機能を利用する場合は、新たに無線ルーターを用意し、専用のネットワークを構築してご利用ください。
※PCおよびモバイルデバイスには専用のアプリケーション(無料)をインストールする必要があります。

LED照明

照度80,000 lux、演色再現性(CRI:92)のLED照明により、術野をより明るく鮮明にライティング。

【CRI (Color Rendering Index/演色評価数)】
色の見え方が自然光(太陽光)下での見え方にどれだけ近いかを示す値。この数値が100に近いほど、自然な色としての視認性が向上します。

ブライプラス[BriPlus]

歯科用マイクロスコープ ブライトビジョン3200 ブライプラス[BriPlus]

倍率に比例して、照明光が自動的に収束し、光量を増加します。最大倍率では、30%の増加(105,000Lux)となり、低倍率から高倍率まで、つねに最適な光量での観察を可能にします。

フィルター&スポット 照明

歯科用マイクロスコープ ブライトビジョン3200 フィルター切替図解

イエロー、グリーンの2色フィルターに加え、4パターンの照明範囲セレクターを搭載し、マイクロアシスタントの眼への負担を軽減。

LED照明バックアップ機能

歯科用マイクロスコープ ブライトビジョン3200 バックアップ機能

万一施術中にLEDランプが切れても、別回路のバックアップライトを切り替え、施術の継続が可能。

【オプション】ビームスプリッター+デジタルカメラアダプタ2

※本機能はオプションです。
ビームスプリッターと各種カメラアダプターにより、市販のデジタルカメラやiPhoneを接続できます。

※5 iPhoneやカメラは別途ご用意ください。

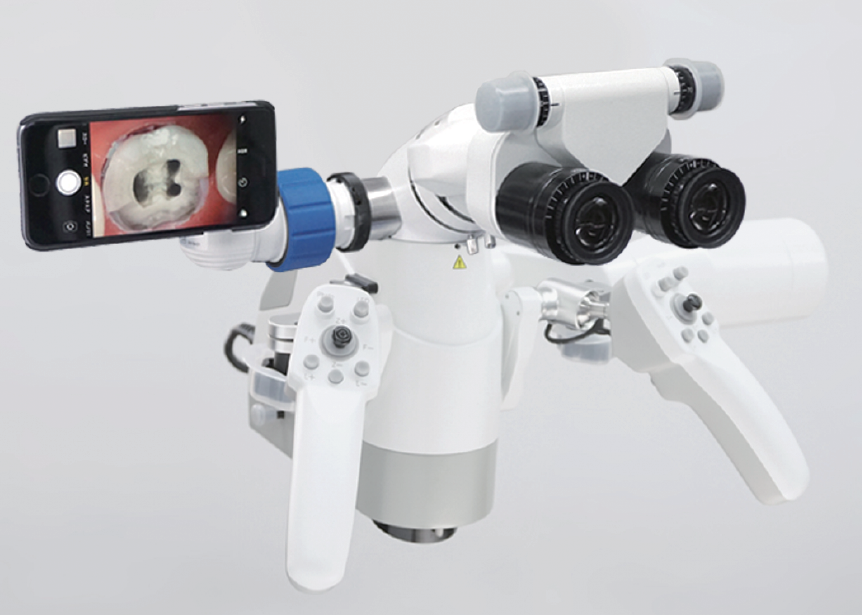

歯科用マイクロスコープ ブライトビジョン3200 iPhoneアダプター

【接続例】iPhone + デジタルカメラアダプター2 + ビームスプリッター

iPhoneのカメラ機能を用いて、よりスマートな動画や静止画の記録およびプレゼンテーションが可能です。AppleTVとiPhoneを「画面ミラーリング」することで、iPhoneで撮影している画像、記録された動画、静止画を大型モニターなどに表示することができます。

注)iPhone、Apple TVは米国および他の国々で登録されたApple Incの商標登録です。

【オプション】各種レーザー保護フィルター

歯科用マイクロスコープ ブライトビジョン3200 レーザーフィルター写真

レーザー保護フィルター用スロットを標準装備。
使用するレーザーの波長に合わせて保護フィルター(オプション)を選択・装着し、レーザー治療時の術者の眼を保護することができます。

・Argon 488~514nm
・Diode 660 nm
・対応波長:Diode 800~830 nm
・対応波長:Diode 980nm & NdYag1064nm
・対応波長:Co2 10600nm & Erbium 2780-2940nm

【オプション】マグプラス1.5 [MagPlus1.5]

歯科用マイクロスコープ ブライトビジョン3200 マグプラス1.5 写真

180°双眼可変鏡筒後部の切替ノブにより、接眼レンズ観察像の倍率を50%アップすることが可能です。

総合倍率:2.7x~27.9x

※マグプラス1.5による倍率アップ像は、内蔵カメラ、外部カメラの記録画像には反映しません。

【オプション】レティクル付接眼レンズ

歯科用マイクロスコープ ブライトビジョン3200 マグプラス1.5 写真

レティクル(照準)付の接眼レンズ(12.5X)です。スマートLCDモニターに表示されるスケール比(MS)を用いて、観察物の大きさを算出できます。

※左右どちらかの接眼レンズとして使用します。内蔵カメラ、外部カメラの記録画像には反映しません。

テクニカルデータ

変倍方式 電動ズーム式
作業距離 200-450mm
双眼鏡 180°双眼可変鏡筒
瞳孔間距離調節範囲 55mm ~ 75mm
接眼レンズ倍率 12.5×
視度調節範囲 ±7D
総合倍率 1.8倍~18.6倍(ズーム式)
視野径(mm) 124~11.6(ズーム式)
照度 >80,000lx (作業距離250mm時)
>105,000lx (作業距離250mm、最大倍率時)
照明野 直径90mm~73mm (作業距離250mm時)
寸法:架台(全高) 1831mm(フロアスタンドタイプ)
寸法:架台(ベース) 632mm × 632mm
重量 241Kg(フロアスタンドタイプ)

標準価格(フロアスタンドタイプ)

BV3200-0640
Full HDカメラ内蔵
6,170,000円
BV3200-0650
Full HDカメラ内蔵/マグプラス1.5
6,310,000円
BV3200-0040
カメラなし
5,480,000円
BV3200-0050
カメラなし/マグプラス1.5
5,620,000円

標準価格(シーリングマウントタイプ:天井固定)

BV3200-0642
Full HDカメラ内蔵
6,280,000円
BV3200-0652
Full HDカメラ内蔵/マグプラス1.5
6,420,000円
BV3200-0042
カメラなし
5,590,000円
BV3200-0052
カメラなし/マグプラス1.5
5,730,000円

※シーリングマウントタイプは、固定装置の設置工事が別途必要となります。設置工事は、専門施工業者への委託となります。詳細はご相談ください。

標準価格(フロアマウントタイプ:床固定)

BV3200-0643
Full HDカメラ内蔵
6,280,000円
BV3200-0653
Full HDカメラ内蔵/マグプラス1.5
6,420,000円
BV3200-0043
カメラなし
5,590,000円
BV3200-0053
カメラなし/マグプラス1.5
5,730,000円

※フロアマウントタイプは、固定装置の設置工事が別途必要となります。設置工事は、専門施工業者への委託となります。詳細はご相談ください。

標準価格(オプション)

レーザーフィルター(各種) 100,000円
6ファンクションフットスイッチ 150,000円

※その他のオプションの標準価格はPDF版カタログをご覧ください。

届出番号

医療機器届出番号:13B2X00022000116号

・一般医療機器 機械器具(25) 医療用鏡 可搬型手術用顕微鏡(36354020) 特定保守管理医療機器

・一般医療機器 機械器具(25) 医療用鏡 手術用顕微鏡(36354010) 設置管理医療機器 特定保守管理医療機器
